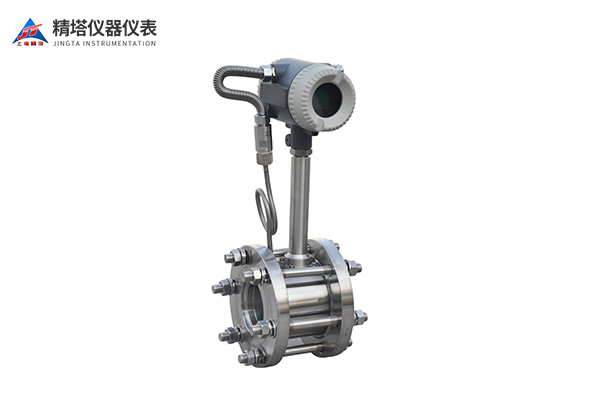

一體式溫壓渦街流量計是一種集溫度和壓力測量功能于一體的流量計，具有廣泛的應用領域和重要的工業意義。

一、工作原理

一體式溫壓渦街流量計利用渦街效應原理進行流量測量，并結合溫度和壓力傳感器實現對流體溫度和壓力的同時監測。當流體通過流量計時，渦街產生的渦旋引起壓力脈動，溫度和壓力傳感器可以實時檢測流體的溫度和壓力變化，通過綜合分析這些數據，可以準確計算出流體的流量、溫度和壓力等參數。

產品特點：

• 無可動部件，長期穩定，結構簡單便于安裝和維護;

• 傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式;

• 精度較高，通常液體的測量精度為±1.0%;氣體的測量精度為±1.5%;

• 測量量程范圍寬，在雷諾數為2×104 ～7×106范圍內，可達1:20;

• 壓損小(約為孔板流量計的1/4～1/2)，屬于節能流量儀表;

• 安裝方式靈活，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝;

• 采用消擾電路和抗震動傳感頭，具有一定抗環境振動性能;

• 采用超低功耗單片微機技術，1節3V10AH鋰電池可使用5年以上;

• 由軟件對儀表系數非線性進行修正，提高測量精度;

• 采用EPROM對累積流量進行掉電保護，保護時間大于10年;

產品參數：

二、結構特點

一體式溫壓渦街流量計整合了渦街流量計、溫度傳感器和壓力傳感器，通常包括測量管道、傳感器、轉換器和顯示器等部分。其特點包括：

1. 綜合測量：能夠同時測量流體的流量、溫度和壓力，實現多參數監測。

2. 高精度：具有較高的測量精度，能夠準確反映流體的實際情況。

3. 多種輸出：可提供流量、溫度和壓力等多種信號輸出接口，方便系統集成。

4. 穩定性強：對流體中的雜質、氣泡等具有較強的抗干擾能力，保持穩定的測量精度。

5. 維護方便：結構簡單，維護和清潔方便，降低了使用成本和維護成本。

三、產品優勢

一體式溫壓渦街流量計具有以下優勢和應用領域：

1. 工業應用：廣泛應用于石油化工、水處理、制藥、食品加工等領域的流體監測和控制。

2. 能源管理：通過準確測量流體流量、溫度和壓力等參數，實現對能源的有效管理和節約。

3. 環保領域：在污水處理、廢水排放等環境中，可以實現對流體參數的準確監測和控制，有助于環境保護和資源利用。

4. 工藝優化：能夠幫助企業實現流程優化和生產效率提升，降低生產成本，提高產品質量。

四、選型注意事項

在選擇一體式溫壓渦街流量計時，需要考慮以下因素：

1. 流量范圍：根據實際需求選擇合適的流量范圍，確保流量計在正常工作范圍內。

2. 材質選擇：根據流體介質的特性選擇合適的材質，以防止腐蝕和磨損。

3. 精度要求：考慮流量、溫度、壓力等參數的測量精度要求，選擇符合實際需要的流量計型號。

4. 溫度壓力：考慮工作環境的溫度和壓力范圍，選擇具有良好耐高溫和耐高壓能力的流量計。

5. 信號輸出：根據系統集成需求，選擇具有合適信號輸出接口的流量計，如模擬信號或數字通訊接口等。
