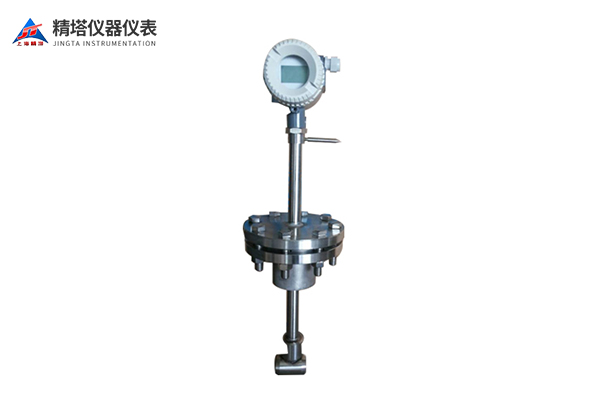

插入式渦街流量計是一種常用于工業流體測量的儀器，利用渦街效應原理來測量流體的流速和流量。這種類型的流量計通常被安裝在管道中，通過插入式設計可以方便地進行安裝和維護，適用于各種流體介質和工業場合。

技術原理：

插入式渦街流量計的工作原理基于渦街效應，即當流體通過裝置中的渦街傳感器時，會形成交替的渦旋，渦旋的頻率與流體速度成正比。傳感器中的渦街受到流體作用而擺動，通過測量渦街?jǐn)[動的頻率來確定流體的速度，進而計算出流量。

產品特點：

• 無可動部件，長期穩定，結構簡單便于安裝和維護;

• 傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式;

• 精度較高，通常液體的測量精度為±1.0%;氣體的測量精度為±1.5%;

• 測量量程范圍寬，在雷諾數為2×104 ～7×106范圍內，可達1:20;

• 壓損小(約為孔板流量計的1/4～1/2)，屬于節能流量儀表;

• 安裝方式靈活，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝;

• 采用消擾電路和抗震動傳感頭，具有一定抗環境振動性能;

• 采用超低功耗單片微機技術，1節3V10AH鋰電池可使用5年以上;

• 由軟件對儀表系數非線性進行修正，提高測量精度;

• 采用EPROM對累積流量進行掉電保護，保護時間大于10年;

產品參數：

應用領域：

插入式渦街流量計在各種工業流體測量中有著重要的應用，主要包括但不限于以下領域：

- 石油化工：用于石油、化工生產過程中的流體測量和控制，監測管道流量以確保生產安全和效率。

- 水處理與供水：用于城市供水系統、廢水處理等領域，實時監測水流量，提高水資源利用效率。

- 能源行業：在燃?xì)?、熱力等能源供給系統中，實現對介質流量的準確測量和監控。

- 制造業：應用于工業生產線上的流體流量監測，為生產過程提供重要數據支持。

插入式渦街流量計的插入式設計使其安裝和維護更加方便快捷，不需要停機就可以進行安裝或更換。同時，由于其穩定可靠、精度高的特點，廣泛應用于工業自動化系統中，為工業生產提供了重要的流量測量解決方案。
