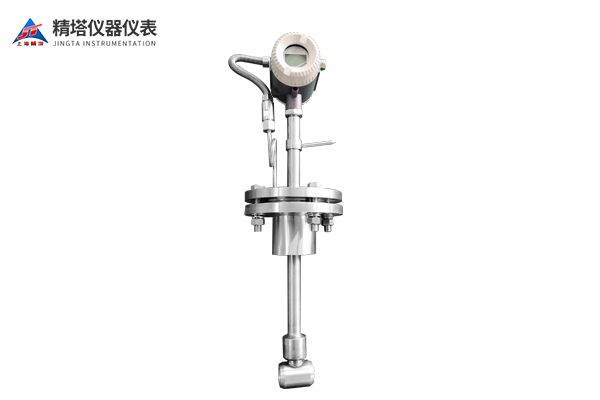

插入式溫壓渦街流量計是一種專業的工業流體測量?jī)x器，通過利用渦街效應和溫壓傳感技術實現流體流量的精確測量。它主要由渦街傳感器、溫度傳感器、壓力傳感器和顯示控制裝置組成。

工作原理：

當流體通過安裝了渦街傳感器的管道時，渦街會受到流體沖擊而產生旋轉。渦街傳感器能夠感知并測量渦街的旋轉頻率，而旋轉頻率與流體流速成正比。同時，溫度傳感器和壓力傳感器實時監測介質的溫度和壓力，以便進行修正計量，提高測量精度。這些傳感器通過連接的顯示控制裝置，處理和解讀傳感器信號，并將測量結果以數字或圖形方式顯示出來。

產品特點：

• 無可動部件，長期穩定，結構簡單便于安裝和維護;

• 傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式;

• 精度較高，通常液體的測量精度為±1.0%;氣體的測量精度為±1.5%;

• 測量量程范圍寬，在雷諾數為2×104 ～7×106范圍內，可達1:20;

• 壓損小(約為孔板流量計的1/4～1/2)，屬于節能流量?jī)x表;

• 安裝方式靈活，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝;

• 采用消擾電路和抗震動傳感頭，具有一定抗環境振動性能;

• 采用超低功耗單片微機技術，1節3V10AH鋰電池可使用5年以上;

• 由軟件對儀表系數非線性進行修正，提高測量精度;

• 采用EPROM對累積流量進行掉電保護，保護時間大于10年;

產品參數：

應用領域：

1. 化工工業：用于測量液體和氣體的流量，例如化學品輸送、溶劑回收、反應過程等。

2. 石油和石化行業：用于原油、石油產品和天然氣的流量計量，例如管道輸送、儲罐計量、煉油過程等。

3. 水處理領域：用于監測供水和廢水處理系統中的流量，例如供水管網、污水處理、循環冷卻水等。

4. 能源行業：用于燃?xì)?、蒸汽和熱能的流量?jì)量，例如燃?xì)夤艿馈㈠仩t供熱、發電廠等。

5. 食品和飲料工業：用于測量各種液態食品和飲料的流量，例如果汁生產、啤酒釀造、牛奶加工等。

6. 制藥工業：用于藥品生產中的流量控制和監測，例如藥液輸送、反應釜控制、制劑混合等。

插入式溫壓渦街流量計具有安裝簡便、維護成本低、穩定性好等優點。它能夠在不同介質、不同工況下進行精確測量，并提供可靠的流量數據支持工業生產過程的控制和優化。隨著技術的進步和應用需求的不斷擴大，插入式溫壓渦街流量計將繼續發展，并在更多領域中得到廣泛應用。
